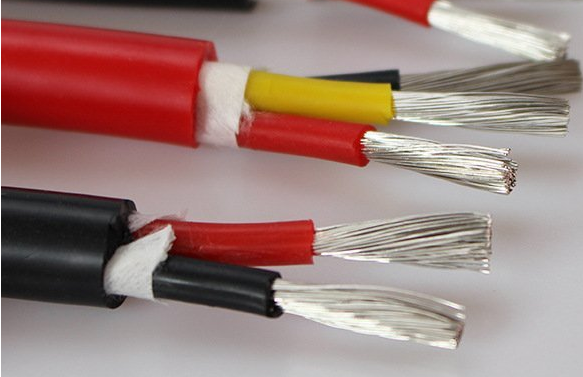

硅橡膠電纜（安徽匯邦電氣）HBTKGG HBTKGG適用于交流和直流50Hz額定電壓450/750V及以下電器儀表及自動化控制系統的信號傳輸線以及各種移動電器連接線。
硅橡膠電纜（安徽匯邦電氣）HBTKGG HBTKGG使用特性
(1) 工作溫度：長期工作溫度不超過180℃
(2) 額定電壓U0/U:450/750V
(3) 低環境溫度：固定敷設－60℃
非固定敷設－20℃
(4) 小彎曲半徑：彎曲半徑不小于電纜外徑的4倍
型號及名稱
項目 | 單位 | 說明 |
系列代號
| HBTK | 匯邦特控電纜 |
J緣材料 | G | 硅橡膠 |
F | 氟塑料 (FEP) | |
屏蔽材料 | P | 銅絲編織 |
P1 | 鍍錫銅絲編織 | |
P2 | 鋁塑帶 | |
護套材料 | G | 硅橡膠 |
導體材料 | / | 銅絲省略 |
X | 鍍錫銅絲 | |
導體結構 | B | 七股絞合導體 |
R | 多股軟導體 | |
規格 | 芯數×導體載面(N×S) | |
N: 2,3,4,5.......37 | ||
導體截面積 | S:0.5, 0.75, 1.0, 1.5, 2.5(mm2) |
標稱截面mm2
|
技術指標 | ||||||||||
0.5mm2 |
0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |||||||
20℃Ω/KM | 分類 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 |
B | 36.0 | 5.09 | 36.0 | 5.09 | 36.0 | 5.09 | 36.0 | 36.0 | 5.09 | 5.09 | |
R | 39.0 | 3.39 | 39.0 | 3.39 | 39.0 | 3.39 | 39.0 | 39.0 | 3.39 | 3.39 | |
試驗電壓(v/5min) | 3500 | ||||||||||
J緣電阻(MW/KM) | 20℃大于50 | ||||||||||
